ECU Master-Drehschalter
ECU master

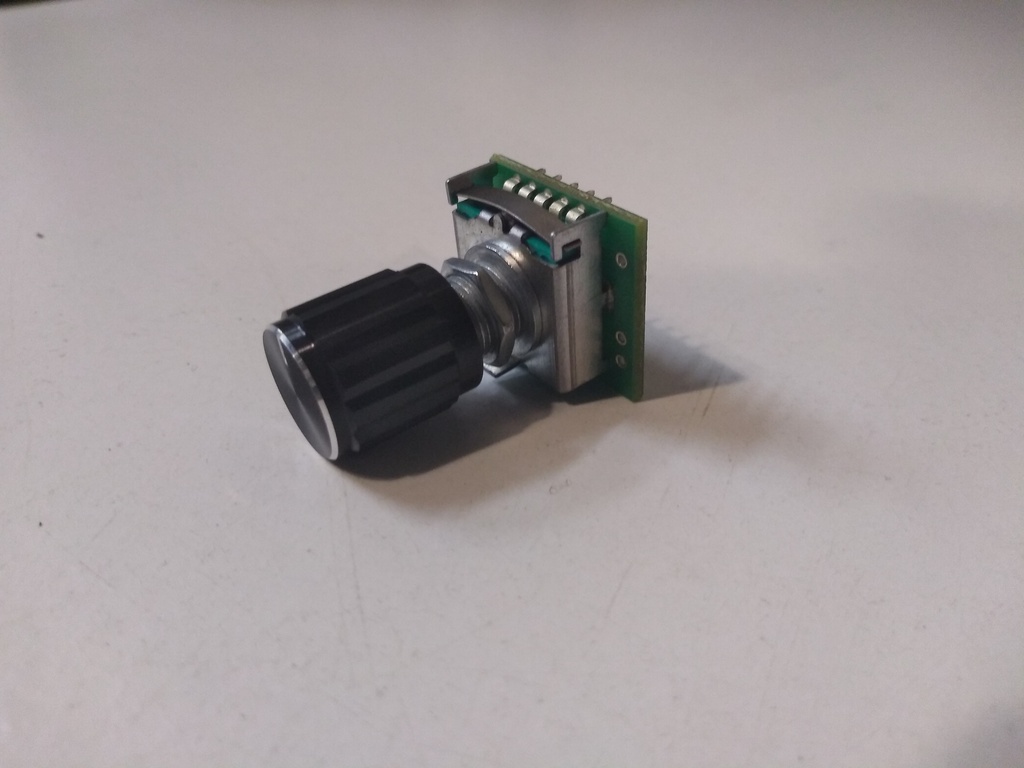

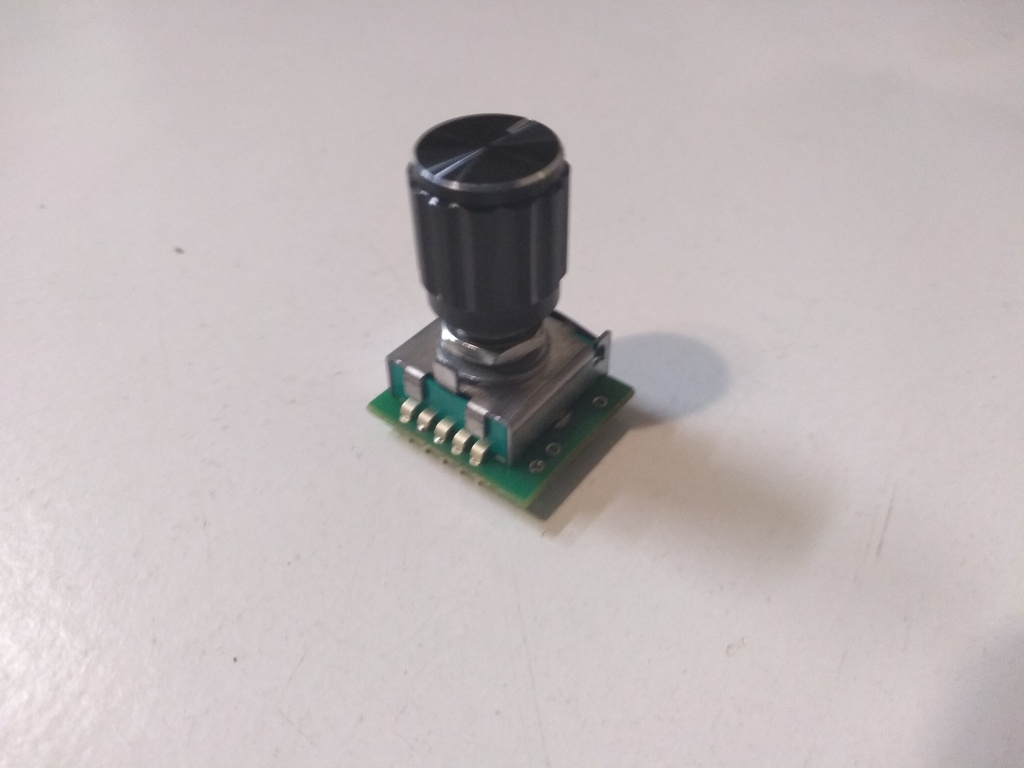

ECU Master Rotary Switch

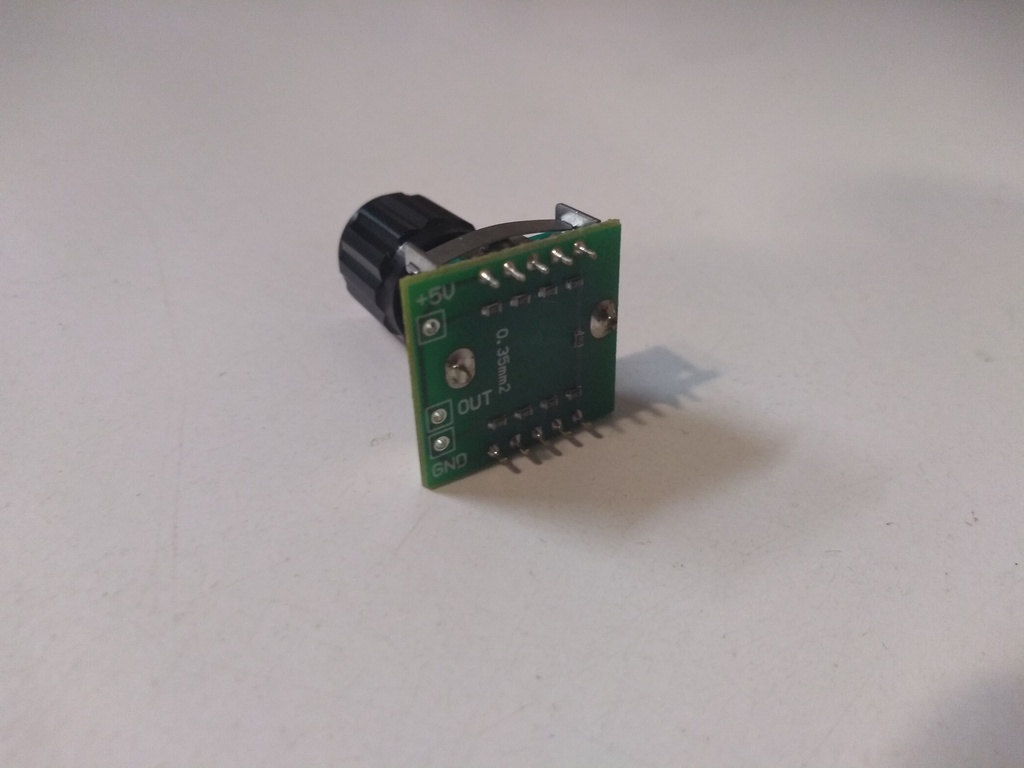

Die Installation ist einfach: Schließen Sie 5V-Strom, Sensormasse und Ausgangssignal an.
Die Drehschalter können an jedem freien analogen Eingang auf der EMU, EMU Black oder PMU16 angeschlossen werden.
Dimensionen:
Montagelochgröße: 8,8 mm bis 9 mm (8,8 mm Außendurchmesser des Gewindes)
Positionsstifte für festen Montagepunkt: 3 mm (B) x 0,60 mm (Dicke)
Abstand vom Zentrum des Montagelochs zum Positionsstift: ~8 mm
Platzgrößen: 22,75 mm x 21,15 mm
Tiefe von der Montageseite zur Rückseite des Boards: 12 mm (einschließlich Platz für Lötstifte)
Knopf: 16 mm (L) x 15 mm (Außendurchmesser)
Gesamthöhe von den Lötstiften auf der Rückseite des Boards bis zum oberen Ende des Knopfs: ~32 mm
.
Kundenbewertungen
Helfen Sie anderen, das Richtige zu wählen. Sei der erste der eine Bewertung schreibt!
Schreiben Sie eine RezensionECU Master Rotary Switch
Die Installation ist einfach: Schließen Sie 5V-Strom, Sensormasse und Ausgangssignal an. Die Drehschalter können an jedem freien analogen Eingang auf der EMU, EMU Black oder PMU16 angeschlossen werden.
Dimensionen:
- Montagelochgröße: 8,8 mm bis 9 mm (8,8 mm Außendurchmesser des Gewindes)
- Positionsstifte für festen Montagepunkt: 3 mm (B) x 0,60 mm (Dicke)
- Abstand vom Zentrum des Montagelochs zum Positionsstift: ~8 mm
- Platzgrößen: 22,75 mm x 21,15 mm
- Tiefe von der Montageseite zur Rückseite des Boards: 12 mm (einschließlich Platz für Lötstifte)
- Knopf: 16 mm (L) x 15 mm (Außendurchmesser)
- Gesamthöhe von den Lötstiften auf der Rückseite des Boards bis zum oberen Ende des Knopfs: ~32 mm
----------------
