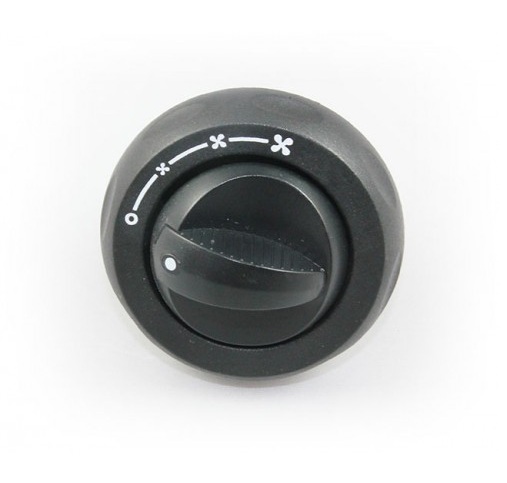

4-Stufen-Umschaltung auf 3-Stufen-Lüfter

Universal

4-Stufen-Schalter auf 3-Stufen-Lüfter Verbindung: Anschluss an 5,7kw Heizpaket: B – Plus = 12-V-Stromkreis – Von der Batterie/ZündspannungL – Niedrige Geschwindigkeit – Gelbes Kabel vom WärmepaketM – Mittlere Geschwindigkeit – Oranges Kabel vom Wärmepaket H – Hohe Geschwindigkeit – Rotes Kabel vom HeizgerätC – Dieser Anschluss wird aktiviert, wenn eine der 3 Lüfterstufen aktiviert wird. Dann liegen an diesem Pin +12V an. (wird zum Starten der Klimaanlage/zum Einschalten der Kontrollleuchte verwendet) HINWEISEin Widerstand wird zur Steuerung der Lüftergeschwindigkeit verwendet, sofern dieser nicht im Lüfter/Lüftermotor eingebaut ist.
I lager

Auf Lager

€ 26.80
{{ price }}
Kundenbewertungen

Helfen Sie anderen, das Richtige zu wählen. Sei der erste der eine Bewertung schreibt!

Schreiben Sie eine Rezension
Teilenr: SPDR4S

4-Stufen-Schalter auf 3-Stufen-Lüfter

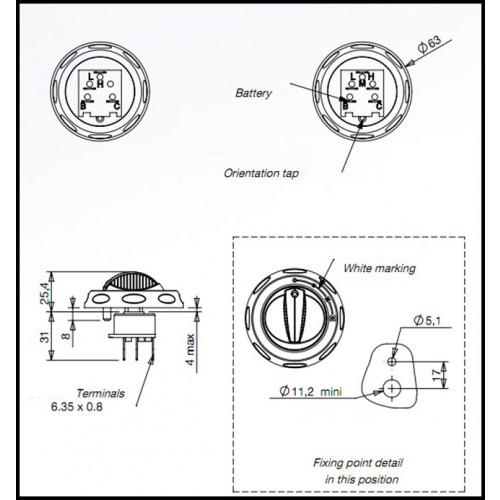

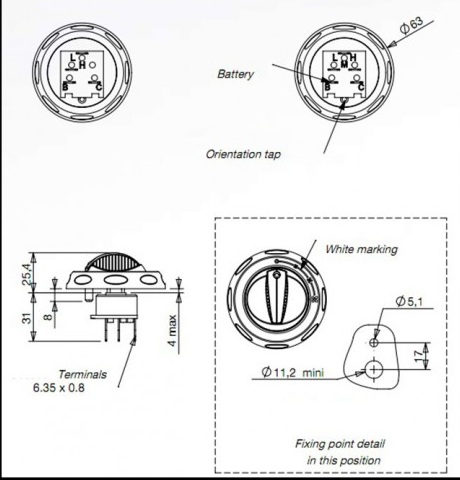

Verbindung:

width=

Anschluss an 5,7kw Heizpaket:

B – Plus = 12-V-Stromkreis – Von der Batterie/Zündspannung
L – Niedrige Geschwindigkeit – Gelbes Kabel vom Wärmepaket
M – Mittlere Geschwindigkeit – Oranges Kabel vom Wärmepaket
H – Hohe Geschwindigkeit – Rotes Kabel vom Heizgerät
C – Dieser Anschluss wird aktiviert, wenn eine der 3 Lüfterstufen aktiviert wird. Dann liegen an diesem Pin +12V an. (wird zum Starten der Klimaanlage/zum Einschalten der Kontrollleuchte verwendet)

HINWEIS
Ein Widerstand wird zur Steuerung der Lüftergeschwindigkeit verwendet, sofern dieser nicht im Lüfter/Lüftermotor eingebaut ist.
Der Widerstand wird heiß und sollte im Lüfterkanal montiert werden um es abzukühlen.</p >

----------------
