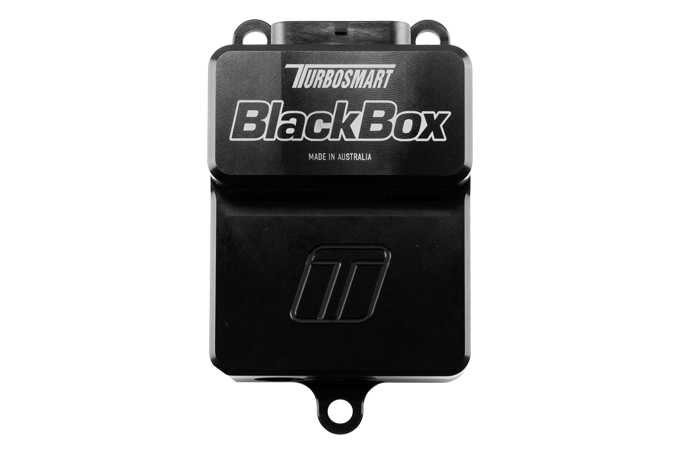

Die BlackBox von Turbosmart ist ein spezieller elektronischer Wastegate-Controller, der in Verbindung mit einer Reihe von OEM- und Aftermarket-Steuergeräten verwendet werden kann. Die BlackBox bietet Schutz vor aktuellen Anforderungen und die Umsetzung grundlegender sowie fortgeschrittener Ladedruckkontrollstrategien auf ein Wastegate und kann für die ultimative Ladedruckkontrolle auf einfachen oder doppelten elektronischen Wastegate-Systemen verwendet werden.
Funktionen
Zweikanalige Hochstrom-H-Brückenausgänge
2 x Wastegate-Ventilpositionseingänge (0–5 V)
2 x Wastegate-Temperatureingänge (0-5 V)
2 x Frequenzeingänge (Advanced Wastegate Position Encoder)
PWM-Zielpositionseingang
Analoges 0-5V-Positionsziel
CAN-Bus-Positionsbedarfsziel
CAN-Bus-Ventilbereichsziel
CAN-Bus-programmierbare PID-Modus-Option
Werkseitig geladene PID-Kalibrierung für alle Turbosmart eGates
Interner Überstromschutz
Interner Übertemperaturschutz
Automatische Positionskalibrierung
Gehäuse aus eloxiertem Aluminium
34-poliger Superseal-Stecker

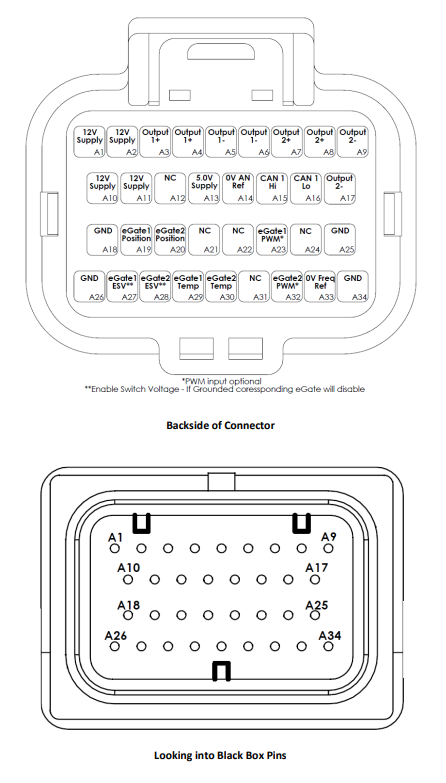

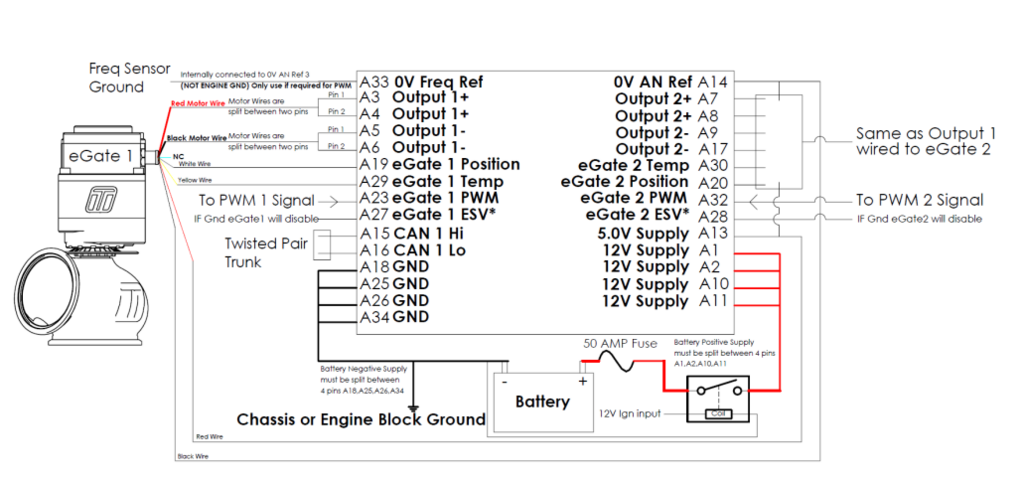

Pinbelegung:
1: 12-V-Versorgung, positive Batteriestromversorgung 1/4*
2: 12-V-Versorgung, positive Batteriestromversorgung 2/4*
3: Ausgang 1+ve eGate 1 Positive Stromversorgung 1/2*
4: Ausgang 1+ve eGate 1 Positive Stromversorgung 2/2*
5: Ausgang 1-ve eGate 1 negative Stromversorgung 1/2*
6: Ausgang 1-ve eGate 1 negative Stromversorgung 2/2*
7: Ausgang 2 +ve eGate 2 Positive Stromversorgung 1/2*
8: Ausgang 2+ve eGate 2 Positive Stromversorgung 2/2*
9: Ausgang 2-ve eGate 2 Negative Stromversorgung 1/2*
10: 12V-Versorgung positiv Batteriestromversorgung 3/4*
11: 12V-Versorgung positiv Batteriestromversorgung 4/4*
12: NC Keine Verbindung
13: 5,0-V-Versorgung 5-V-Sensorversorgung eGate/s Rotes Kabel
14: 0V AN Ref** 0V-Sensor (NICHT mit Chassis-GND verbinden) eGate/s Schwarzer Draht
15: CAN 1 HI CAN 1 High
16: CAN 1 LOW CAN 1 Low
17: Ausgang 2-ve eGate 2 Negative Stromversorgung 2/2*
18: Boden
19: AV1 Analogspannung 1 eGate 1 Weiß-Positionssensor
20: AV2 Analogspannung 2 eGate 2 Weißer Positionssensor
21: NC Keine Verbindung
22: NC Keine Verbindung
23: FREQ IN 1 ECU eGate 1 PWM-Eingang
24: NC Keine Verbindung
25: Boden
26: Boden
27: AV5 eGate 1 Aktivierbare Schaltspannung zum „schalten“
28: AV6 eGate 2 Ansteuerbare Schalterspannung auf „Schalter“
29: AV7 Analogspannung 7 eGate 1 Gelber Temperatursensor
30: AV8 Analogspannung 8 eGate 2 Gelber Temperatursensor
31: NC Keine Verbindung
32: FREQ IN 4 ECU eGate 2 PWM-Eingang
33: 0V FREQ REF** 0V Frequenz (NICHT mit Chassis GND verbinden)
34: Boden
----------------
