Ethanolsensor - Informationen

Hier erhalten Sie einen Überblick darüber, wie ein Ethanolsensor / -geber funktioniert.

Funktion
Montage
Elektrischer Anschluss
Ethanolgehalt
Kraftstofftemperatur
Zubehör

1 ▼

Funktion

Ein Ethanolsensor wird verwendet, um den Ethanolgehalt / die Qualität des Kraftstoffs zu messen, damit die ECU die Kraftstoffmenge entsprechend anpassen kann. Auch die Kraftstofftemperatur wird gemessen, da der OEM den Sensor so konzipiert hat.

2 ▼

Montage

Die Montage des Ethanolsensors erfolgt an der Rückleitung. Wenn dieser auf der Druckseite montiert wird, kann der Durchfluss behindert werden. Obwohl er an der Rückleitung montiert ist, kann es zu Einschränkungen kommen, und dann muss der Sensor in einem Adapter mit Bypass-Funktion montiert werden.

Wenn der Sensor an der Druckleitung montiert wird, wird der Durchfluss höchstwahrscheinlich behindert.

3 ▼

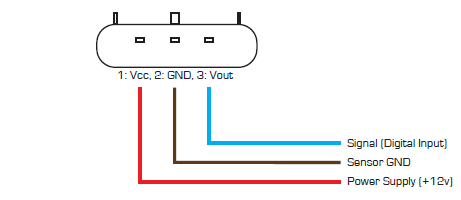

Elektrischer Anschluss

Die am häufigsten vorkommenden Ethanolsensoren auf dem Markt messen sowohl die Temperatur als auch den Ethanolgehalt und senden diese Informationen über 3 Stifte. Die Informationen werden digital mit variabler Tastverhältnis und Frequenz übertragen.

Signal (digitale Ausgabe)
Sensor-Masse
Stromversorgung (+12V)

Teilen Sie keinen Sensor zwischen zwei Messgeräten / ECUs, da Störungen auftreten können.

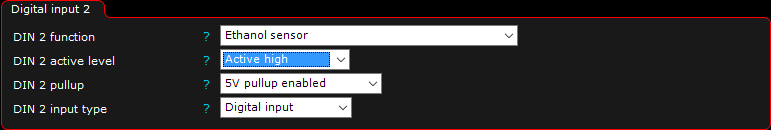

Wenn Ihre Software 0 Grad anzeigt, kann die Steuerbox / Software Ihren Ethanolsensor nicht finden; dieser ist dann nicht korrekt angeschlossen. Überprüfen Sie daher das Kabel und den Anschluss.

Wenn der Temperaturwert 125 Grad (max) anzeigt, ist der Sensor polaritätsvertauscht. In einigen Softwareversionen kann er dann polaritätsvertauscht sein; andernfalls muss nur der Stecker umgepolt werden.

4 ▼

Ethanolgehalt

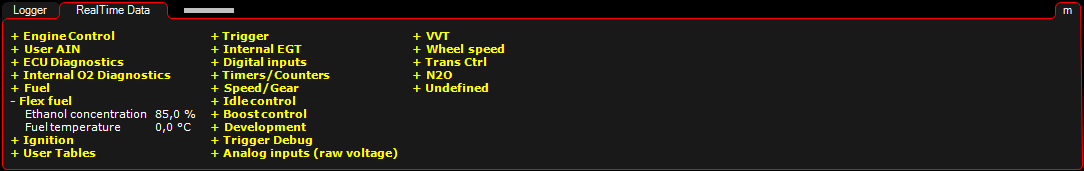

Der Ethanolsensor misst die Ethanolkonzentration, die in % in der Software des Steuerungssystems angezeigt wird. Mit diesen Daten kann der Mapper die Kraftstoffeinspritzung optimal an den Ethanolgehalt anpassen.

5 ▼

Kraftstofftemperatur

Ein Ethanolsensor misst auch die Temperatur. Auf diese Weise erhalten Sie einen guten Messpunkt für die Kraftstofftemperatur und können zusätzliche Sicherheitsfunktionen einrichten.

6 ▼

Zubehör

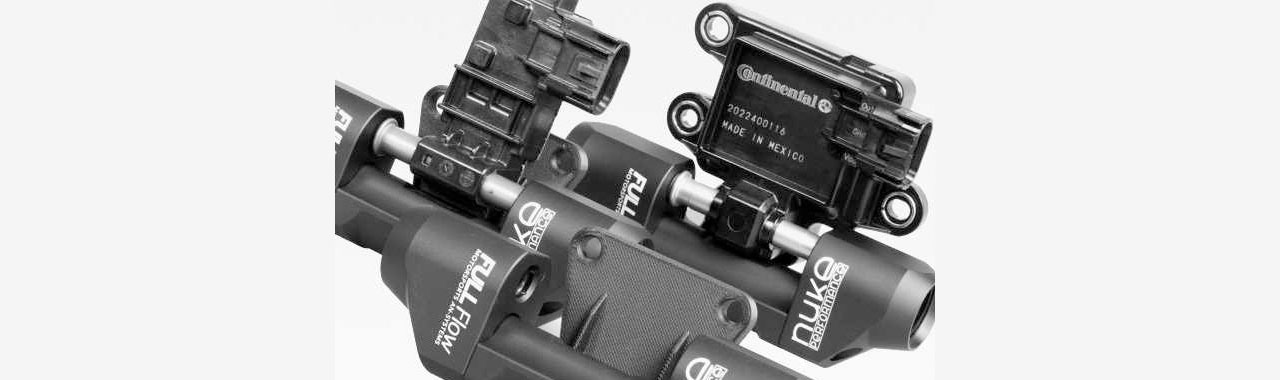

Da der OEM-Ethanolsensor auch im Aftermarket für beispielsweise Drifting und andere Rennsportarten verwendet wird, werden diese an die Anwendung angepasst. Sie müssen Adapter verwenden, um den Sensor anzuschließen, da gewöhnliche Schläuche und Schlauchschellen nicht funktionieren.

Der Sensor fließt zudem so schlecht, dass manchmal ein spezieller Adapter verwendet werden muss, damit der Durchfluss ausreichend ist.
