Verschiedene Arten von AN-Anschlüssen
Neben den klassischen AN-Anschlüssen, die bereits während des Zweiten Weltkriegs verwendet wurden, sind zahlreiche neue Varianten entstanden, die Möglichkeiten eröffnen, wie man Dinge miteinander verbinden kann. In diesem Artikel zeigen wir die Mehrheit der verwendbaren Anschlüsse.
Vier Kategorien von AN-Anschlüssen
Die Liste der AN-Anschlüsse kann in vier Kategorien unterteilt werden:
- Schlauchanschlüsse - Dazu gehören alle AN-Anschlüsse, die an einem Schlauch montiert werden.
- Adapter - Adapter verbinden andere Gewinde mit Schlauchanschlüssen (AN).
- Schweißanschlüsse - Werden an das Produkt geschweißt, das dann mit einem Schlauchanschluss verbunden wird.
- Rohranschlüsse - Werden an einem Aluminiumrohr befestigt.
- Fazit zu AN-Anschlüssen
1 ▼
Schlauchanschlüsse
Es gibt drei Hauptkategorien für Schlauchanschlüsse:
- Standard - Für AN-Schläuche mit Gummikern.
- PTFE - Für AN-Schläuche mit Kunststoffkern.
- Push-on - Für spezielle Push-on-Schläuche ohne äußere Stahlgeflechte.
Häufige Schlauchanschlüsse
Schlauchanschlüsse für AN-Schläuche
Schlauchanschlüsse für Schläuche mit Gummikern sind in drei Varianten von AN4 bis AN20 erhältlich, mit passenden Schläuchen sowohl aus Stahlgeflecht als auch aus Nylongeflecht.
- Schlauchanschluss
Der klassische AN-Anschluss, der an einem Schlauch mit Gummikern montiert wird, um ein AN-Gewinde zu erhalten, das zum restlichen AN-System passt.
- Vollfluss-Schlauchanschluss
Das gleiche Prinzip wie oben, jedoch aus etwas robusterem Material, um eine stärkere Verbindung mit demselben Durchfluss wie ein normaler AN-Anschluss zu erreichen. Eine gute Alternative, wenn stärkere Anschlüsse in einem System benötigt werden.
- Geschmiedeter Schlauchanschluss
Anschlüsse, die starken Belastungen standhalten. Diese Anschlüsse können vorteilhaft dort montiert werden, wo es eine exponierte Umgebung und Abnutzung gibt. Der Körper zwischen der Presshülse und dem AN-Gewinde ist geschmiedet und hat ein dickeres Material als normale Anschlüsse, um bruchsicherer zu sein und weniger empfindlich gegenüber Stößen und Steinschlägen. Diese werden oft unter dem Auto, zum Beispiel gegenüber dem Getriebe und dem hinteren Differential, verwendet, wo die Umgebung schwierig ist.
Der verwendete Schlauch hat einen Gummikern und ist mindestens aus Stahlgeflecht.
PTFE Schlauchanschlüsse
PTFE Schlauchanschluss
Der klassische AN-Anschluss, der an einem Schlauch mit Kunststoffkern montiert wird, um ein AN-Gewinde zu erhalten, das zum restlichen AN-System passt.
- Vollfluss-Schlauchanschluss PTFE
Das gleiche Prinzip wie oben, jedoch aus etwas robusterem Material, um eine stärkere Verbindung mit demselben Durchfluss wie ein normaler AN-Anschluss zu erreichen. Eine gute Alternative, wenn stärkere Anschlüsse in einem System benötigt werden.
- Geschmiedeter Schlauchanschluss PTFE
Anschlüsse, die starken Belastungen standhalten. Diese Anschlüsse können vorteilhaft dort montiert werden, wo es eine exponierte Umgebung und Abnutzung gibt. Der Körper zwischen der Presshülse und dem AN-Gewinde ist geschmiedet und hat ein dickeres Material als normale Anschlüsse, um bruchsicherer zu sein und weniger empfindlich gegenüber Stößen und Steinschlägen. Diese werden oft unter dem Auto, zum Beispiel gegenüber dem Getriebe und dem hinteren Differential, verwendet, wo die Umgebung schwierig ist.
Der verwendete Schlauch hat einen Kunststoffkern und ist mindestens aus Stahlgeflecht. Diese Art verwendet eine Olive, um gegen den Schlauch abzudichten.
Push-on Schlauchanschlüsse
Schlauchanschlüsse für Push-on-Schläuche
Push-on-Schlauchanschlüsse sind von AN4 bis AN12 für Gummischläuche erhältlich, die als Push-on-Schläuche bezeichnet werden.
Wenn der enthaltene Kraftstoff oder die Flüssigkeit eine Arbeitstemperatur von 70 Grad überschreitet, sollte man die Verbindung mit einer Schlauchschelle sichern, selbst bei einem Push-on AN-Anschluss, da sich der Schlauch bei höheren Temperaturen etwas ausdehnt.
Der verwendete Schlauch ist ein verstärkter Gummischlauch, der mit einem Push-on-Anschluss perfekt passt.
2 ▼
Adapter
Es gibt viele verschiedene Adapter. Hier zeigen wir einige:
Adapter, Verbindungsstück, Stopfen, Banjo, Sensoradapter, Vergaserdapter, Schlauchadapter, Schnellverschluss, Durchführungen, Rückschlagventil, Pneumatik, ORB usw.
Wenn man alle Adapter sehen möchte, findet man die Produkte hier.
BSP - AN
Millimeter - AN (Weibchen-Männchen)
UNF - AN
NPT - AN
Rohrgewinde - AN
NPT - AN
Rohrgewinde - AN

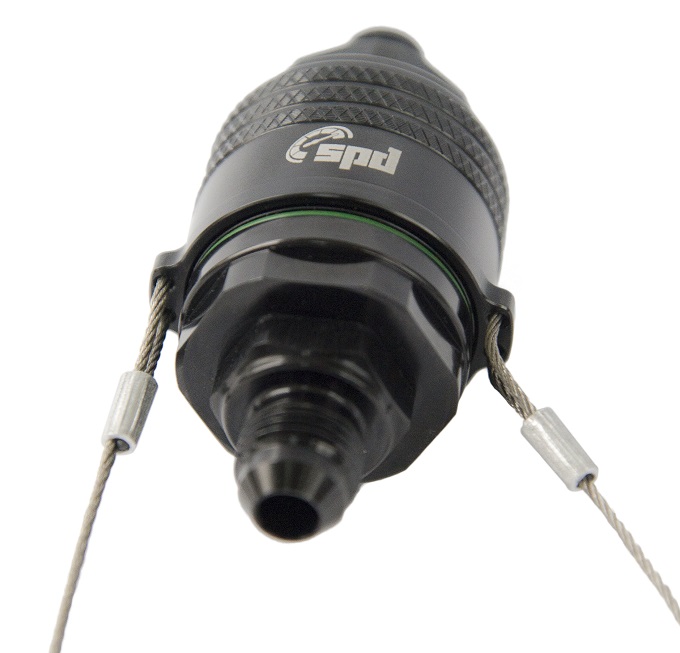

Schnellverschluss - Vollfluss
NPT - NPT Reduzierung

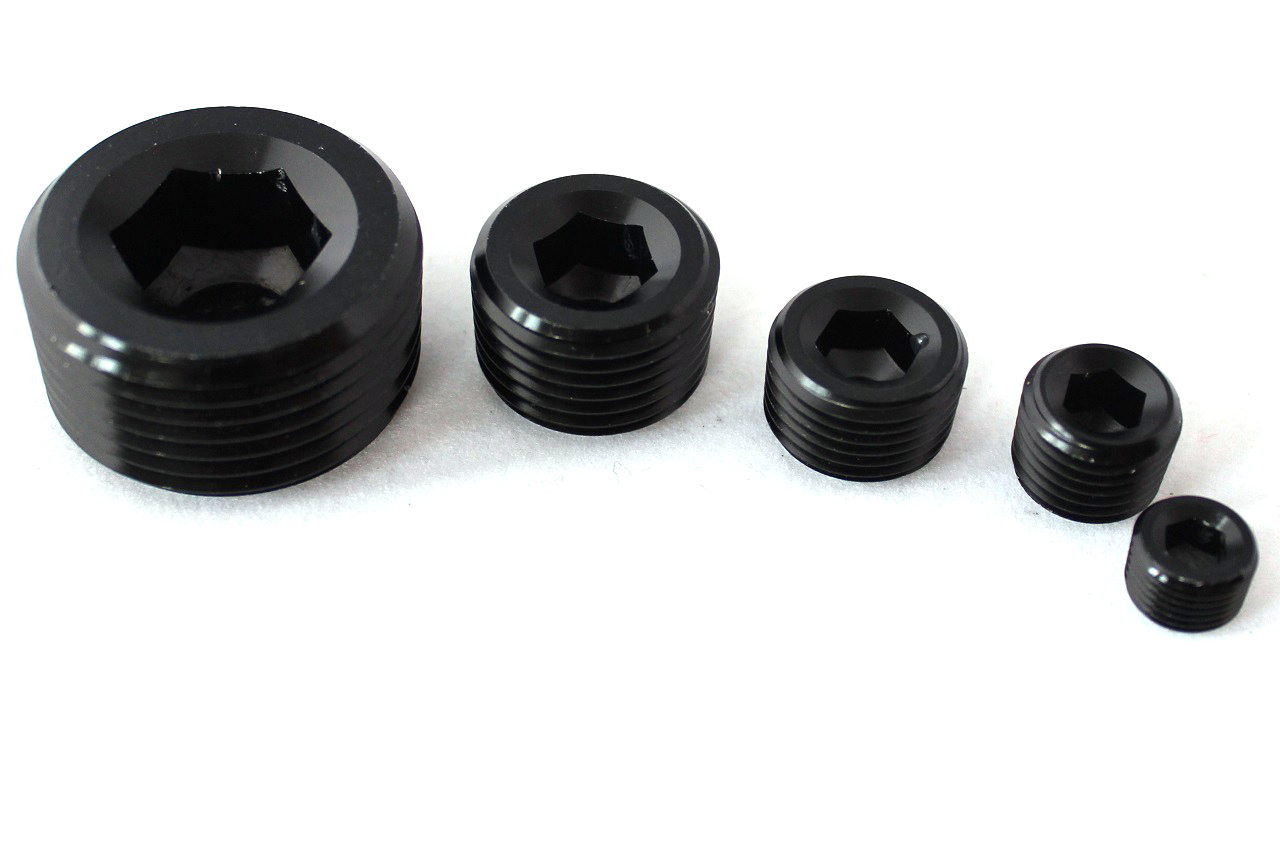

NPT - Stopfen
AN - Stopfen
NPT - Stopfen (Weibchen)
AN - AN (Männchen-Männchen)
AN ORB-AN Drehgelenk (Weibchen-Männchen)
AN - AN (Weibchen-Männchen)
AN-AN Drehgelenk (Weibchen-Männchen)
AN - AN (Weibchen-Weibchen)
AN ORB-AN
AN - Banjo
3 ▼
Schweißanschlüsse
Schweißanschlüsse können kurz gesagt auf verschiedene Rohre und Oberflächen geschweißt werden, um einen Schlauchanschluss daran zu montieren.
Schweißanschlüsse Männchen
Der Schweißanschluss Männchen wird auf beliebige Oberflächen geschweißt und wird zusammen mit einem Schlauchanschluss verwendet. Diese sind in Stahl, Aluminium und Edelstahl erhältlich, je nachdem, wo man sie schweißen möchte.
Der Schweißanschluss Männchen ist in den Größen AN4-AN20 erhältlich.
Schweißanschlüsse Weibchen
Der Schweißanschluss Weibchen wird auf beliebige Oberflächen geschweißt und wird zusammen mit einem Adapter verwendet. Anschließend wird ein Schlauchanschluss an diesem Adapter montiert.
Der verwendete Adapter wird als O-Ring-Adapter oder ORB bezeichnet.
Der Schweißanschluss Weibchen ist in den Größen AN4-AN20 erhältlich.
Schweißanschlüsse Schlauchanschluss
Schweißanschluss für Push-on oder Schlauchanschluss. Wird auf beliebige Oberflächen geschweißt und wird zusammen mit einem Schlauch verwendet.
Der verwendete Schlauch ist ein verstärkter Gummischlauch, der perfekt mit einem Push-on-Anschluss passt.
Schlauchanschlüsse zum Schweißen sind in den Größen AN4 bis AN16 erhältlich.
4 ▼
Rohranschlüsse
Rohranschlüsse werden mit Hilfe von Klemmringen an einem vorgesehenen Aluminiumrohr befestigt. Dies ähnelt der Technik, die verwendet wird, wenn PTFE-Anschlüsse an PTFE-Schläuche befestigt werden.
Rohranschlüsse
Rohranschlüsse für Aluminiumrohre.
Diese Rohranschlüsse sind für ein bestimmtes Aluminiumrohr in Zollgröße (AN) vorgesehen, das perfekt passen muss, da ein Klemmring darüber gelegt und komprimiert wird, um eine dichte Klemmverbindung zu erhalten.
5 ▼
Fazit zu AN-Anschlüssen
Mit all den verschiedenen AN-Anschlüssen und Schläuchen können wir Kraftstoff, Luft, Öl, Wasser und Bremsflüssigkeit einfach von einem Teil zum anderen leiten. Genau wie beim Bauen mit Lego.
Mit Schlauchanschlüssen, die auf den Schlauch gepresst werden, kann man mit Hilfe von AN-Adaptern und Schweißanschlüssen diesen Schlauch an fast jedes Gewinde oder Material anschließen.
