Was ist NPT? National Pipe Thread

NPT ist eine Abkürzung für National Pipe Thread. Es ist ein amerikanischer Standard, bei dem die Endung bestimmt, ob es sich um ein gerades oder konisches Gewinde handelt. Zum Beispiel NPT, National Pipe Tapered, das konisch ist und in den Gewinden dichtet. NPS, National Pipe Straight, ist gerade und dichtet mit einer Dichtung oder ähnlichem.

Hier gibt es weitere Informationen zu NPT.

1. NPT-Gewinde

2. Montage von NPT-Gewinden

3. NPT-Größentabelle

4. Das richtige NPT-Gewinde wählen

5. NPT bohren / Bohrloch / Gewindebohrer

6. NPT vs NPTF

7. Produkte vergleichen

NPT-Gewinde

NPT ist die Kategorie von Gewinden, die als National Pipe Thread bezeichnet wird. Eine nationale Rohrgewinde, einfach gesagt. Dieses Gewinde gibt es in verschiedenen Varianten, bei denen deutlich erkennbar ist, ob das Gewinde konisch oder gerade ist.

NPT, National Pipe Tapered
NPS, National Pipe Straight
NPTF, National Pipe Tapered Fuel
NPSF, National Pipe Straight Fuel
NPSM, National Pipe Straight Mechanical

Hier unten werden wir National Pipe Tapered - konisches Gewinde durchgehen.

Montage von NPT-Gewinden

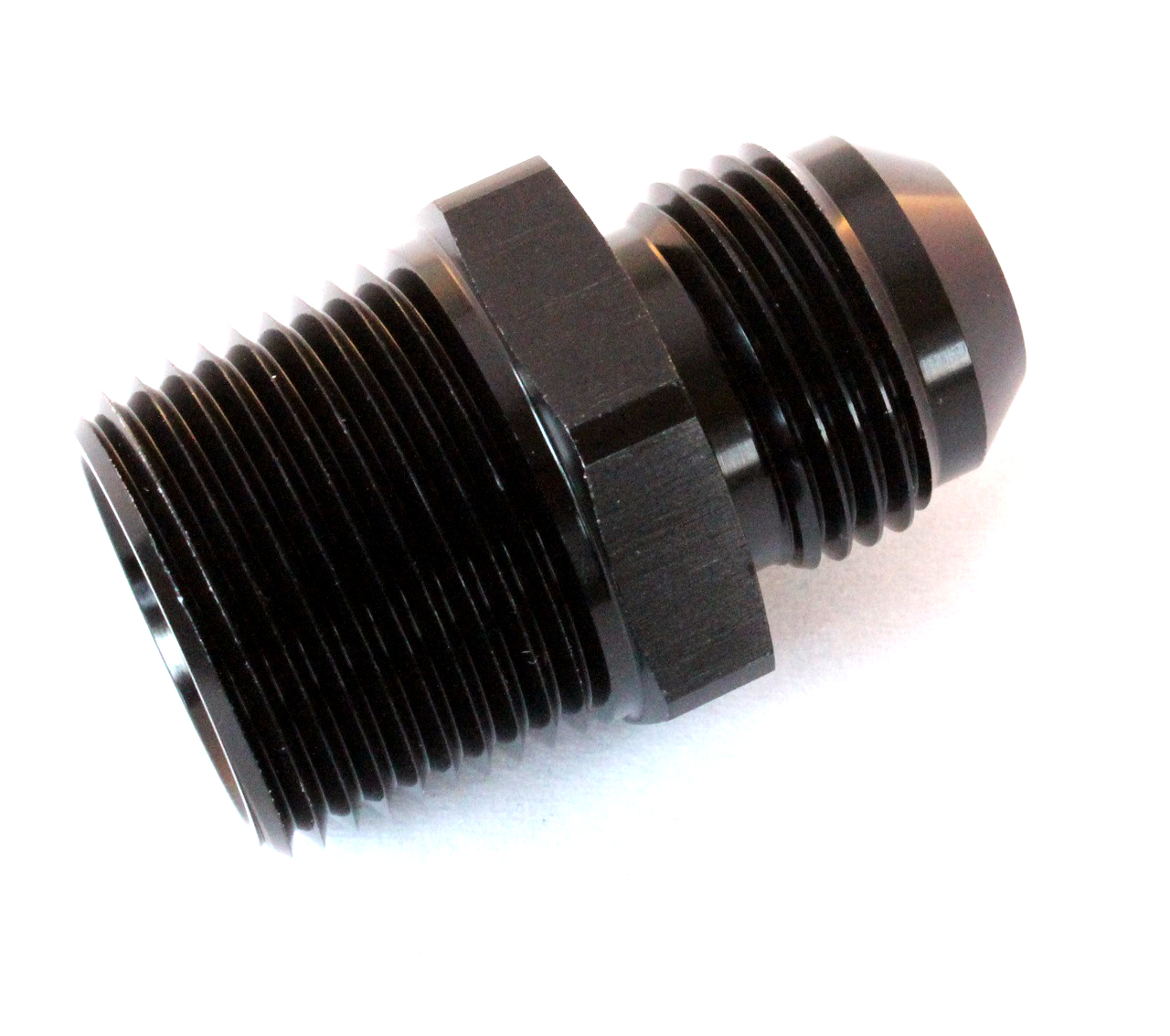

Wenn man einen Adapter mit konischem NPT-Gewinde einschraubt, wird dieser je nach Toleranzen der Teile etwas klemmen/greifen. Manchmal kann man 2-3 Umdrehungen machen und manchmal 3-4 Umdrehungen oder mehr. Dies hängt von den Toleranzen der beiden Teile ab und davon, ob man Dichtmasse auf den Gewinden verwendet, was dazu führt, dass man nicht gleich viele Umdrehungen machen kann.

Dichtmasse in fester Form wie PTFE-Band oder in flüssiger Form von Loctite wird als Dichtung für konische NPT-Gewinde verwendet.

NPT-Größentabelle

NPT konisches Gewinde hat eine Verjüngung von 3/4" pro Fuß (304,8 mm). Ähnliche Größen sind M10 und 3/8" -24, bei denen NPT eingeschraubt werden kann, aber das ist also nicht richtig und wird nicht richtig dichten. Das größte und kleinste Gewinde bei einem NPT-Gewinde hängt davon ab, wie lang das Gewinde ist, sieht aber normalerweise wie die Tabelle unten aus.


1/16" -27 -
Größtes Gewinde: 0,3125"/7,94 mm
Kleinestes Gewinde: 7,4 mm
1/8" -27 -
Größtes Gewinde: 0,405"/10,29 mm
Kleinestes Gewinde: 9,88 mm
1/4" -18 -
Größtes Gewinde: 0,540"/13,72 mm
Kleinestes Gewinde: 13,11 mm
3/8" -18 -
Größtes Gewinde: 0,675"/17,15 mm
Kleinestes Gewinde: 16,27 mm
1/2" -14 -
Größtes Gewinde: 0,840"/21,34 mm
Kleinestes Gewinde: 20,6 mm
3/4" -14 -
Größtes Gewinde: 1,050"/26,67 mm
Kleinestes Gewinde: 25,9 mm
1" -11½ -
Größtes Gewinde: 1,315"/33,40 mm
Kleinestes Gewinde: 32,5 mm
1¼" -11½ -
Größtes Gewinde: 1,660"/42,16 mm
Kleinestes Gewinde: 41,3 mm

Das richtige NPT-Gewinde wählen

Wenn man nicht weiß, welches NPT-Gewinde man hat, kann man mit der obigen Tabelle eine sehr gute Indikation erhalten, zwischen welchen Werten man liegt, und so das richtige finden.

Innengewinde - Weibchen
Wenn du ein inneres konisches NPT-Gewinde hast, miss den Durchmesser im Loch zu den Gewinden, um den kleinsten Wert zu erhalten. Dann schaust du, welches kleinste Gewinde in der obigen Tabelle passt.

Außen gewinde - Männchen
Wenn du ein äußeres NPT-Gewinde hast, misst du den kleinsten Durchmesser über den Gewinden. Dann schaust du, welches größte Gewinde in der obigen Tabelle passt.

NPT Bohren / Bohrloch / Gewindebohrer

Es gibt konische Gewindebohrer, um NPT-Gewinde selbst zu erstellen. Wenn man ein konisches Gewinde machen möchte, ist es wichtig, mit der richtigen Größe vorzubohren, da das Gewinde sonst zu groß oder zu klein werden kann.

1/16" -27 - 6,2 mm
1/8" -27 - 8,5 mm
1/4" -18 - 11,0 mm
3/8" -18 - 14,5 mm
1/2" -14 - 17,8 mm
3/4" -14 - 23,0 mm
1" -11½ - 29 mm
1¼" -11½ - 37,5 mm

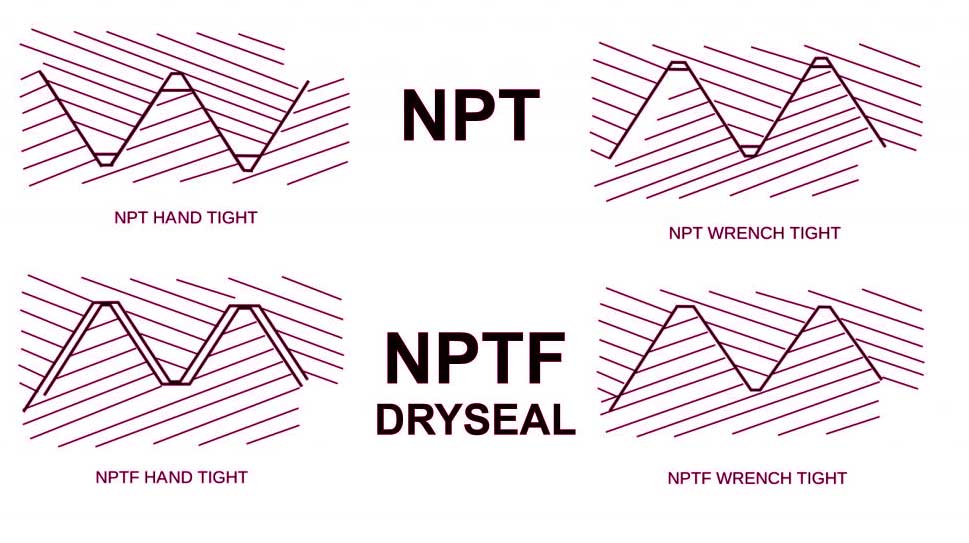

NPT vs NPTF

Sowohl NPT- als auch NPTF-Gewinde sind konisch, aber was unterscheidet sie?

Es kann schwierig sein, den Unterschied zu erkennen, wenn man sie nicht mit anderen Gewinden vergleichen kann oder wenn du nicht die genaue Bezeichnung / Artikelnummer hast.

Einige Informationen darüber, was die Gewinde unterscheidet.

• NPTF hält dicht ohne zusätzliche Gewindedichtung. NPT tut dies nicht. Hier ist es wichtig, NPT und NPTF nicht zu mischen, da es dann nicht dicht hält.
• NPTF hat auch eine kürzere Gewindelänge. Das bedeutet, dass der größte und kleinste Durchmesser enger ist als bei NPT-Gewinden.
• NPTF dichtet ohne zusätzliche Gewindedichtung ab, da das Gewinde beim Montieren deformiert wird. Daher sollte NPTF idealerweise ausgetauscht und nicht wiederverwendet werden, wenn es demontiert wird.

Obwohl viele Produkte für NPTF hergestellt werden, wird auf dem Aftermarket häufig NPT verwendet, da ein NPTF mehr Probleme als Vorteile verursachen würde, ohne ausgebildete Monteure. Wie soll man wissen, ob das Gewinde NPT oder NPTF ist, und wie kann man dies überprüfen, wenn keine Artikelnummer vorhanden ist?
