Montage von AN-Anschlüssen
Hier gehen wir durch, wie man AN-Anschlüsse und AN-Schläuche montiert.
1 ▼
Tipps zur Montage
1. Schneide den Schlauch. Schneide NIEMALS den Schlauch, da Gummipartikel im Schlauch verbleiben und später in Filtern, Einspritzdüsen, Pumpen usw. Probleme verursachen können.
2. Es ist wichtig, dass die Stahlfläche nicht in den Gewinden stecken bleibt, da die Presshülse sonst schneiden kann. Wenn die Stahlfläche im Weg ist, muss das Übermaß abgeschnitten werden.
2 ▼
Montage von Gummischläuchen
1. Ziehe die Presshülse über den Schlauch.
2. Öle die Öffnung des Schlauches und stecke den AN-Anschluss hinein.

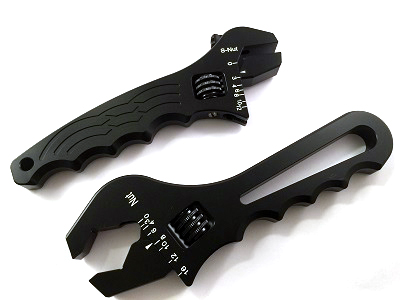

3. Schraube die Presshülse und den AN-Anschluss mit Hilfe von Werkzeug zusammen. Stelle sicher, dass der AN-Anschluss beim Zusammenbau nicht aus dem Schlauch rutscht.
3 ▼
Montage von PTFE-Schläuchen
1. Ziehe die Presshülse über den Schlauch.
2. Knicke den äußersten Teil des Stahlgeflechts mit einer Zange zurück und stelle sicher, dass die Öffnung des Schlauches rund ist.
3. Stecke die Olive auf den Schlauch, bis sie am "Rastpunkt" am Boden der Olive anliegt.
4. Drücke das gesamte "Rohr" des AN-Anschlusses in den Schlauch und schraube die Presshülse und den AN-Anschluss mit Hilfe von Werkzeug zusammen.
4 ▼
Montage von Aluminiumrohren
AN-Aluminiumrohre und Rohranschlüsse verwenden eine ganz andere Art von Anschlüssen im Vergleich zu Schläuchen. Es gibt zwei Arten von Rohranschlüssen für Aluminiumrohre: eine Schneckenringverbindung und eine Verbindung für Kegel.

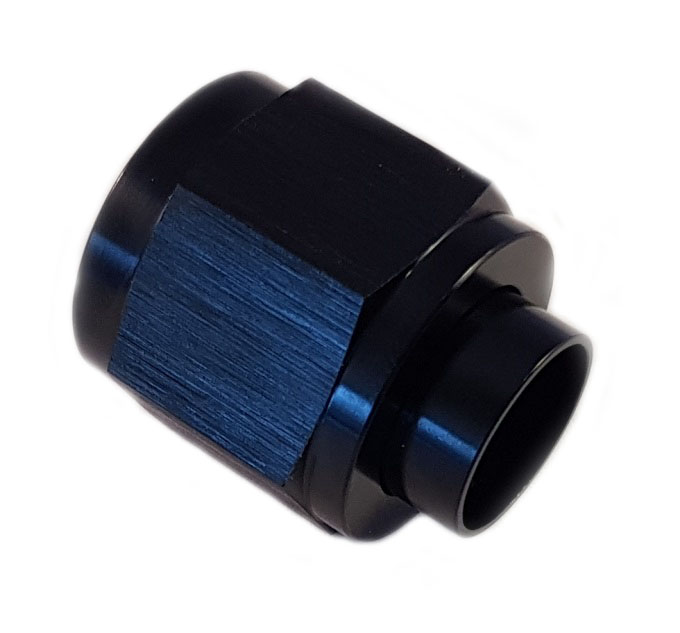

Schneckenringverbindung
Diese Art von Verbindung wird einfach über das Aluminiumrohr gefräst und mit einem Schraubenschlüssel oder einer Ratschenschlüssel so fest angezogen, bis sie richtig sitzt.
Jetzt ist sie bereit zur Montage.
Alles ohne spezielle Werkzeuge.
AN-Rohrnippel
Diese Art von Verbindung erfordert, dass das Rohr konisch geformt wird. Dazu wird ein spezielles Konuswerkzeug benötigt. Dieses Verfahren ist genau dasselbe wie bei der Montage von Bremsschlauchnippeln.
Zuerst ziehst du den Rohrnippel und den entsprechenden Konus über das Aluminiumrohr. Danach konischst du das Ende des Rohrs.
Jetzt ist es bereit zur Montage.
4 ▼
AN-Anschluss, der undicht ist
Manchmal kann ein AN-Anschluss undicht sein; dies ist dann einfach zu beheben:
- Zuerst und vor allem, achte darauf, dass du keine Anschlüsse mit einem anderen Kegel als 37 Grad mischst. Auch Marken mit schlechterer Qualität können dies beeinflussen, da der Kegel möglicherweise nicht ausreichend ist.
- Wenn du die richtigen Teile hast, aber einen Schweißnippel verwendet hast, kann dieser beim Schweißen manchmal deformiert werden, wenn es zu heiß geworden ist. - Tausche diesen aus.
- Wenn keines der oben genannten funktioniert, ist es sehr wahrscheinlich, dass Schmutz zwischen den Kontaktflächen ist. Wenn du keinen Schmutz siehst, siehst du wahrscheinlich irgendeine Art von Beschädigung, die das Leck verursacht.
